Наблюдательные скважины

Наблюдательная скважина (режимная, мониторинговая, observation well) — гидрогеологическая скважина, основным назначением которой, является исследование режима подземных вод. В процессе исследования, в наблюдательной скважине изучают такие параметры как: изменения статического уровня воды, её температуры, химического состава.

Состав и объём исследуемых параметров определяются конкретными задачами: определение состояния водоносного горизонта (режимные наблюдения), влияние хозяйственной деятельности на состояние подземных вод, выявление взаимосвязи различных водоносных горизонтов между собой и т.д. Как правило, сооружается куст (сеть) наблюдательных скважин.

Размещение куста наблюдательных скважин производится так, чтобы максимально исследовать изучаемую территорию, наблюдаемые процессы и их параметры и обеспечить возможность экстраполяции прогнозных оценок.

Конструкция наблюдательной скважины

Глубина наблюдательных скважин также определяется теми задачами, для которых они бурятся, и может изменяться от нескольких метров до километров. Конструкция зависит от изучаемых параметров, используемого для наблюдений оборудования, количества водоносных горизонтов. Если наблюдаемый водоносный горизонт не первый от поверхности, конструкция скважины должна предусматривать изоляцию вышележащих горизонтов обсадными колоннами с обязательной затрубной цементацией. Минимальный диаметр наблюдательной скважины должен обеспечить возможность размещения в ней необходимого оборудования, а также возможность проведения работ по её очистке и откачке при заиливании.

Этапы сооружения наблюдательной скважины

Процесс сооружения такой скважины состоит из нескольких этапов:

1. Вращательным бурением образуется вертикальная горная выработка, в которую помещается колонна.

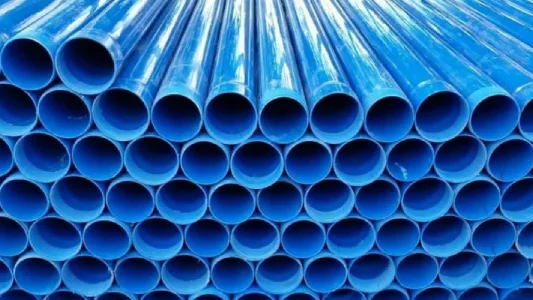

2. Колонна скважины представляет собой трубу диаметром 89-127мм. Мы, как правило, используем бесшовную горячедеформированную трубу диаметром 108 мм. Нижняя часть колонны – фильтровая. Труба в фильтровой части имеет вертикально-щелевую перфорацию, которая полностью укрыта нержавеющей сеткой саржевого плетения, закрепленной нержавеющей проволокой с шагом намотки 30 мм.
3. Для удобства ведения измерений, часть обсадной колонны выводится на поверхность на высоту не более 1м.
4. После спуска колонны, в затрубное пространство засыпается крупный песок фракции 0,8-2 мм.
5. Верхняя часть затрубного пространства тампонируется глиной и устанавливается цементный замок.
6. Колонна оснащается оголовком со съемной запирающейся крышкой, исключающей попадание атмосферных осадков.

Все этапы сооружения наблюдательной скважины можно увидеть на представленном ниже видео. Приятного просмотра!
